概述
本儀器是磁性、渦流一體的便攜式涂層測厚儀，它能快速、無損傷地進行涂、鍍層厚度的測量。既可用于實驗室，也可用于工程現場。本儀器能廣泛地應用在制造業、金屬加工業、化工業、商檢等檢測領域，是材料保護重要的儀器。
本儀器符合以下標準
GB/T 4956-1985 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法
GB/T 4957-1985 非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法
JB/T 8393-1996 磁性和渦流式覆層厚度測量?jī)x
JJG 889-95 《磁阻法測厚儀》
JJG 818-93《電渦流式測厚儀》
主要功能
●采用了磁性和渦流兩種測厚方法，即可測量磁性金屬基體上非磁性覆蓋層的厚度又可測量非磁性金屬基體上非導電覆蓋層的厚度。
●具有兩種測量方式:連續測量方式和單次測量方式
●具有三種測量模式:高精度測量模式可對多次測量取平均，并對可疑數據進行自動過濾，可確保測量值更加準確、穩定;快速測量模式可實現實時掃描功能。
●具有溫度補償功能:實時溫度補償技術可自動對環境溫度及測頭溫度改變引起的測量誤差進行補償，使測量更準確。
●設有五個統計量:平均值( MEAN)、 最大值( MAX)、最小值( MIN )測試次數(NO.)、標準偏差(S.DEV )。
●可采用零點校準、單點校準或兩點校準法對儀器進行校準并可用基本校準和溫度系數校準法對測頭的系統誤差進行修正。
●具有存儲功能:最多可存儲500個測量值。
●具有刪除功能:對測量中出現的單個可疑數據進行刪除，也可刪除存儲區內的所有數據，以便進行新的測量。
●可設置限界:對限界外的測量值自動報警。
●具有電源電量指示功能。
●操作過程有蜂鳴聲提示。
●說有三種關機方式：手動關機方式，超時自動關機方式以及低電量自動關機方式，并可設置超時自動關機等待時間
規格參數
|
項目 |
Leeb252C |
||
|
測頭類型 |
F1 |
N1 |
|
|
工作原理 |
磁感應 |
電渦流 |
|
|
測量范圍 |
0~1500μm |
0~1500μm |
|
|
低限分辨率 |
100um以下0.1um,100um以上1um |
||
|
示值誤差 |
零點校準 |
±（3%H+1） |
|
|
兩點校準 |
±[（1~3%)H+1] |
||
|
測試條件 |
最小曲率半徑mm |
凸1.5 |
凹3 |
|
最小面積直徑mm |
Φ7 |
Φ5 |
|
|
基本臨界厚度mm |
0.5 |
0.3 |
|
|
工作環境 |
溫度 |
0~40℃ |
|
|
濕度 |
20%~90% |
||
|
電源 |
二節7號堿性電池（1.5V） |
||
|
外形尺寸 |
112×70×23mm（主機） |
||
|
重量 |
約80g |
||
|
標準配置 |
主機、標準試片、基體、AAA型堿性電池 |
||
產品描述
測量原理
● 本儀器采用了磁性和渦流兩種測厚方法，可測量磁性金屬基體( 如鐵、鈷、鎳 )上非磁性覆蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。。

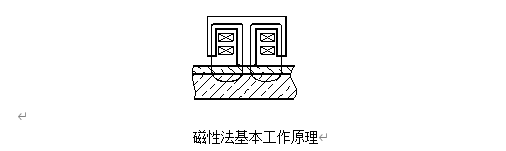

A、磁性法(F型測頭)：
當測頭與覆蓋層接觸時，測頭和磁性金屬基體構成一閉合磁路，由于非磁性覆蓋層的存在，使磁路磁阻變化，通過其磁阻的改變量可測出覆蓋層的厚度。

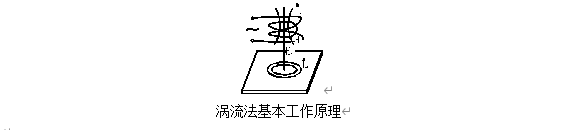

B、渦流法(N型測頭)：
利用高頻交變電流在線圈中產生一個電磁場，當測頭與覆蓋層接觸時，金屬基體上產生電渦流，并對測頭中的線圈產生反饋?zhàn)饔?，通過測量反饋?zhàn)饔玫拇笮】蓪?dǎo)出覆蓋層的厚度。
校準方法
本儀器提供兩種測量中使用的校準方法:零點校準和兩點校準;以及兩種針對探頭的校準方法:基本校準
零點校準
在不同基體上進行測量時重新進行零點校準，當校準使用的基體與待測試件基體性質偏差較大時,測量值將會產生偏差?？墒褂靡韵聝煞N方法之一進行零點校準:
方法1:a)在基體上進行一次測量 ，屏幕顯示< xxμm>。
b)在提起測頭之后長按“校正” 鍵，屏顯<0.0um>，校準完成。
方法2:可短按“校正” 進入校準界面，對基體進行測量，按“確認”鍵，然后跳過下一個界面“測量(1000um)時,按“跳過”鍵校準完成。
兩點校準
這一校準法適用于高精度測量及小工件、淬火鋼、合金鋼。
a)可短按“校正”進入校準界面，對基體進行零點校準，屏幕顯示<xxxum> ,按“確認”確認。
b)按提示測量(1000um)的標準片，屏幕顯示< xxxum>。按“確認”鍵確認。(或沒有1000um的標準片時，找厚度接近的膜片代替，需要在儀器上設置膜片的厚度，操作方法如下,在提示測量( 1000um )的標準片時，按“設置”鍵，進入設置校正值界面，按“∧”“∨”鍵來調整膜片的厚度值，然后按"確認“鍵確認，返回到校正界面,這里測量( xx xum )就做相應的改變了。
保養和維修
1、環境要求
嚴格避免碰撞、重塵、潮濕、強磁場、油污等。
2、更換電池
當屏幕上的電池電量在開機時顯示小于2格，就表示應該更換電池。
3、儀器維修
出現故障時，請用戶不要拆機自修。填妥保修卡后，請將儀器交我公司維修部門，執行保修條例。如果能將出現錯誤的情況簡單描述一下，一同寄出，我們將會非常感謝您。
