概述
采用磁性和電渦流兩種測量方法，可檢測磁性金屬基體上非磁性覆蓋層的厚度(如鋼鐵合金和硬磁性鋼上的鋁、鉻、銅、鋅、錫、橡膠、油漆等),或者非磁性金屬基體上非導電的絕緣覆蓋層的厚度(如鋁、銅、鋅、錫上的橡膠、塑料、油漆、氧化膜等)。
涂層測厚儀應用在電鍍、防腐、航天、航空、化工、汽車、造船、輕工、商檢等檢測領域。既可用于實驗室，也可用于工程現場。配置不同的探頭，適用于不同場合。它是檢測行業的必備儀器。
主要功能
● 具有兩種測量方式：連續測量和單次測量方式；
● 具有兩種工作方式：直接和成組方式；
● 具有自動統計功能：平均值（MEAN）、最大值（MAX）、最小值（MIN）、測試次數（NO．）、標準偏差（S．DEV）；
● 可采用單點校準和兩點校準兩種方法對儀器進行校準，并可用基本校準法對測頭的系統誤差進行修正；
● 存儲功能：可存4 個校正工件可保存。分2類工件，每類26組，每組15個，共1560個測值；
● 刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存儲區內的數據，以便進行新的測量；
● 設置限界：對限界外的測量值能自動報警；
● 具有電源欠壓指示功能，操作過程有蜂鳴聲提示，自動關機方式。
● 一體式打?。嚎涩F(xiàn)場打印測量數據報告，也可打印以往測量數據，并提供多種打印選項
技術參數
|
項目 |
WAY-TC- 242 |
|
|
測頭類型 |
F1或者N1 |
|
|
工作原理 |
磁感應/電渦流 |
|
|
測量范圍 |
0~1250μm |
|
|
低限分辨率 |
0.1μm |
|
|
示值誤差 |
一點校準 |
±（3%H+1） |
|
二點校準 |
±[（1~3%)H+1] |
|
|
測試條件 |
最小曲率半徑mm |
凸1.5mm、凹9mm |
|
最小面積直徑mm |
Φ7mm |
|
|
基本臨界厚度mm |
0.5mm |
|
|
工作環境 |
溫度 |
0~40℃ |
|
濕度 |
20%~90% |
|
|
電源 |
鋰電池充電 |
|
|
充電時間 |
3-6小時 |
|
|
工作時間 |
10小時 |
|
|
外形尺寸 |
230×86×46mm（主機） |
|
|
重量 |
400g |
|
|
外殼材質 |
塑料外殼 |
|
|
標準配置 |
主機、標準試片、鐵基體、堿性電池、磁性探頭或渦流探頭、打印紙 |
|
|
選配 |
標準試片、探頭、渦流探頭、打印紙、pc通訊 |
|
符合標準
1、GB/T 4956─2003 磁性金屬基體上非磁性覆層厚度測量 磁性方法
2、GB/T 4957─2003 非磁性金屬基體上非導電覆層厚度測量 渦流方法
3、JB/T 8393─1996 磁性和渦流式覆層厚度測量?jī)x
4、JJG 889─95 《磁阻法測厚儀》
5、JJG 818─93 《電渦流式測厚儀》

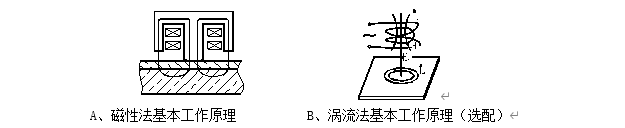

測量原理
● 本儀器采用了磁性原理的測厚方法，可測量磁性金屬基體( 如鐵、鈷、鎳 )上非磁性覆蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等)。或者采用了電渦流的測量原理，可測量非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。
A、磁性法(F型測頭)：當測頭與覆蓋層接觸時，測頭和磁性金屬基體構成一閉合磁路，由于非磁性覆蓋層的存在，使磁路磁阻變化，通過其磁阻的改變量可測出覆蓋層的厚度。
B、渦流法(N型測頭)：利用高頻交變電流在線圈中產生一個電磁場，當測頭與覆蓋層接觸時，金屬基體上產生電渦流，并對測頭中的線圈產生反饋?zhàn)饔茫ㄟ^(guò)測量反饋?zhàn)饔玫拇笮】蓪?dǎo)出覆蓋層的厚度。--選配
測量步驟
A）將測頭置于開放空間，按一下開機鍵開機,檢查電池電壓。
說明
1：當電池符號滿格顯示，表示電池電壓正常；電池電量小于2格時，請立即更換電池，以保證測量的準確性。

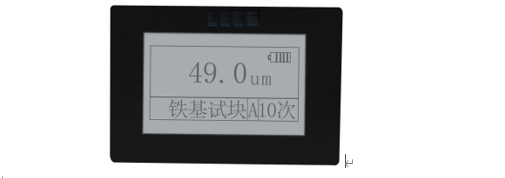

2：長期不用時應將電池取出。開機時正常情況下，開機顯示界面如下圖所示：
“鐵基體”——F型測頭，測試對象為鐵性基體
“A”——上次關機前的最后一次測量模式
“數值”——上次關機前的最后一次測量值
B）選擇適當?shù)男?zhǔn)方法進行標準儀器。
C）測量方法：握住滑套將測頭與測試面垂直地接觸，隨著一聲蜂鳴聲，屏幕顯示測量值，提起側頭可進行下次測量。
D)關機：按開關機鍵，或者大約5分鐘后儀器自動關機。
注：如果開機儀器自動測試，請按‘校零’鍵.并進行五試片校準。
說明:
1. 如果在測量中測頭沒有與待測面垂直接觸，可能會顯示一個誤差較大的測值，可以按清除鍵清除該值；
2.測量三次或多次后，儀器可自動對測量數據進行統計即：平均值、偏差、測量次數、最大測量值、最小測量值。
保養和維修
1、環境要求
嚴格避免碰撞、重塵、潮濕、強磁場、油污等。
2、更換電池
當屏幕上的電池電量在開機時顯示小于2格，就表示應該更換電池。
3、儀器維修
出現故障時，請用戶不要拆機自修。填妥保修卡后，請將儀器交我公司維修部門，執行保修條例。如果能將出現錯誤的情況簡單描述一下，一同寄出，我們將會非常感謝您。
