概述：

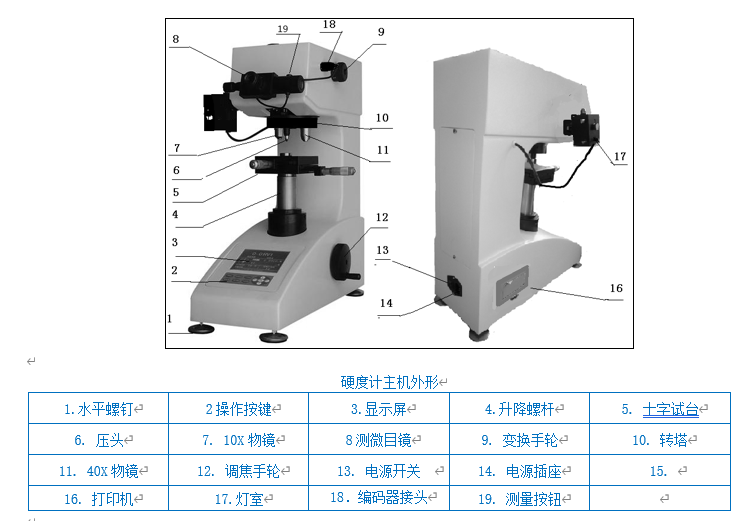

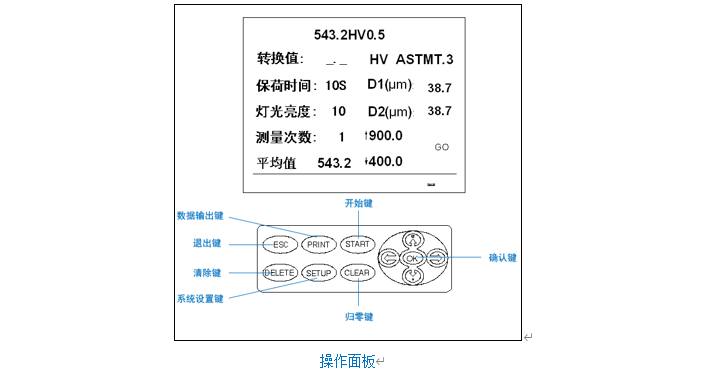

5.1吋大屏LCD顯示，菜單式結構，試驗過程自動化，操作簡便，高清光學系統，光源亮度可以20級調節，帶硬度值轉換功能，硬度上下公差判斷，對角線長度D1和D2編碼器輸入，減少人為讀數誤差；自動轉塔式的物鏡與壓頭可自動切換定位準確。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
主要功能：
● 5.1吋大屏LCD顯示，菜單式結構，試驗過程自動化,操作簡便;
● 高清光學系統，光源亮度可以20級調節;
● 帶硬度值轉換功能，硬度上下公差判斷;

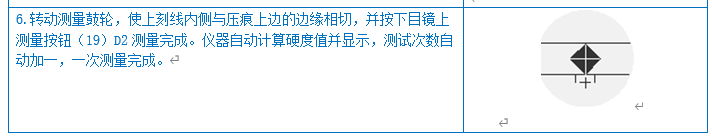

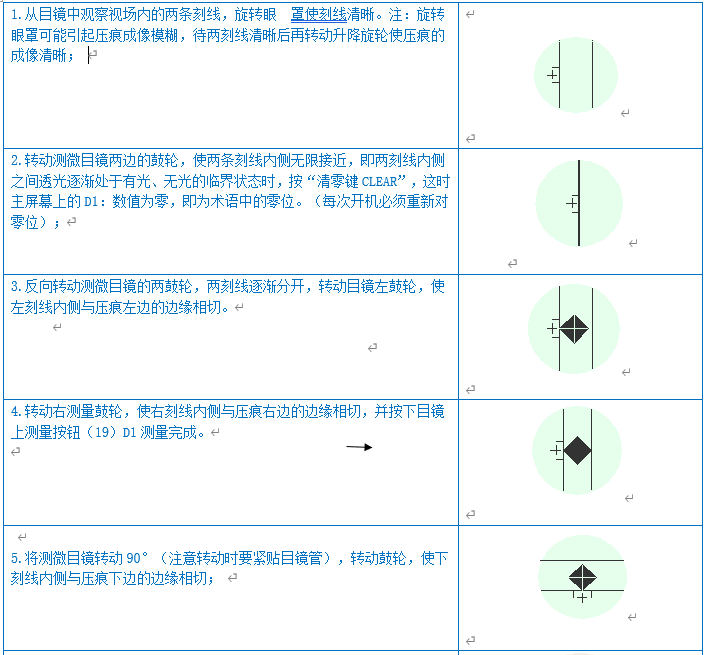

● 對角線長度D1和D2編碼器輸入，減少人為讀數誤差;
● 物鏡與壓頭可自動切換，定位準確;
● 測試結果和數據處理，可通過打印機輸出。
應用范圍：
適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。

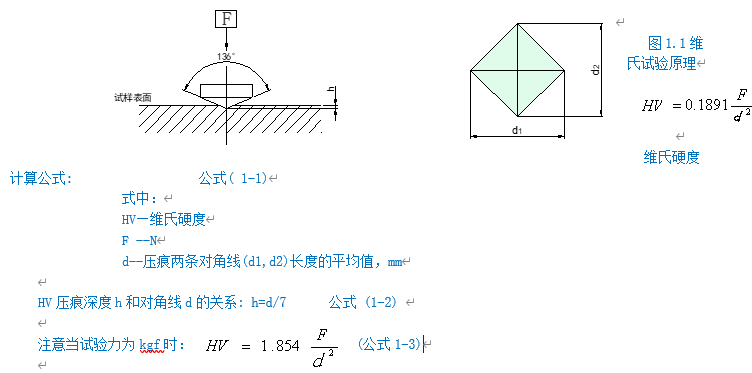

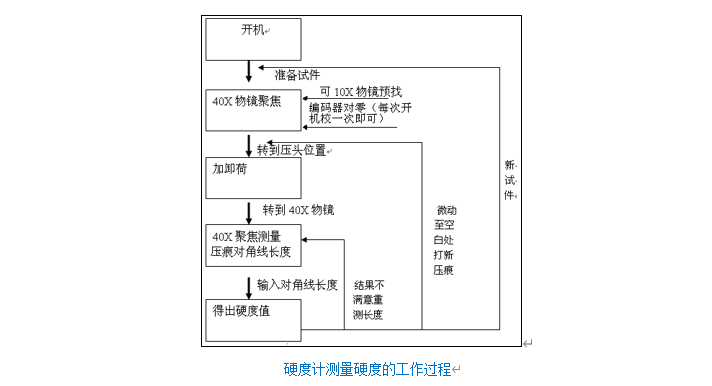

維氏試驗原理：
維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。
技術數據：
|
型號 |
402MVDS-Y |
|
試驗力gf |
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
|
最小測量單位 |
0.03125μm |
|
測量范圍 |
0-3000HV |
|
測量精度 |
適合或高于GB/T4340.2 （見附表一） |
|
總放大倍數 |
100X（觀察,）400X（測量） |
|
加荷方式 |
自動（加荷、保荷、卸荷） |
|
數據輸出 |
LCD顯示讀出 |
|
保荷時間 |
5-60秒可調 |
|
儀器尺寸（長×寬×高） |
405×290×480mm |
|
儀器重量 |
約40Kg |
|
試件最大高度 |
90mm |
|
壓頭中心到內壁距離 |
120mm |
|
打印機 |

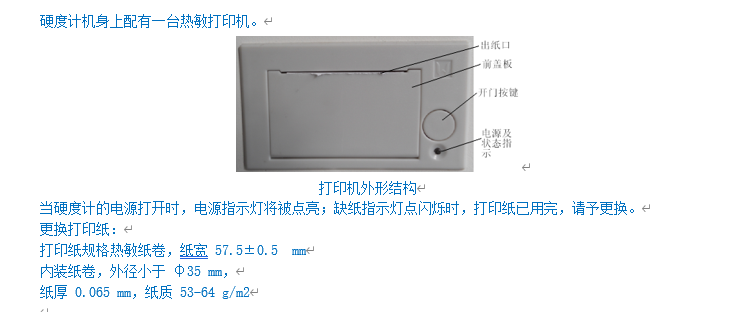

內置熱敏打印機 |
|
轉換標尺 |
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
|
電源 |
AC220V±5%，50~60Hz |
|
執行標準 |
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151檢定規程 |
|
X-Y試臺 |
尺寸:100×100 mm 最大移動: 25×25mm 最小位移數：0.01mm |
|
選配件 |
CCD攝像測量系統、努氏壓頭、細絲夾持臺 |
附表一
|
硬度 符號 |
最大誤差 表示為標準塊規定硬度值的百分比 |
||||||||||||
|
硬度，HV |
|||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
HV0.01 |
|||||||||||||
|
HV0.025 |
8 |
10 |
|||||||||||
|
HV0.05 |
6 |
8 |
9 |
10 |
|||||||||
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 |
||||
|
HV0.2 |
4 |
6 |
8 |
9 |
10 |
11 |
11 |
12 |
|||||
|
HV0.3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
|||||
|
HV0.5 |
3 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
|||||
|
HV1 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
|||||
|
注： 1.當壓痕對角線小于0.020mm時，表中不給出誤差值。 2.對于中間值，其最大允許誤差可由內插法求得。 3.表中值是以0.001mm或壓痕對角線平均值的2%為最大誤差給出的，以較大者為準。
|
|||||||||||||
|
表中內容摘于GB/T4340.2。 |
|||||||||||||
GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗
ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準
ASTM E384-17 材料的努氏和維氏硬度標準試驗方法
JJG151 - 金屬維氏硬度計檢定規程
標準配置：
|
名稱 |
數量 |
名稱 |
數量 |
|
儀器主機 |
1臺 |
物鏡40x、10x， |
各1只 |
|
維氏壓頭 |
1只 |
砝碼 |
6只 |
|
十字工作臺 |
1個 |
砝碼桿 |
1個 |
|
薄片夾持臺 |
1個 |
外接電源線 |
1根 |
|
平口夾持臺 |
1個 |
10x數字式測微目鏡 |
1只 |
|
水平儀 |
1個 |
顯微維氏硬度塊（HV1、HV0.2） |
各一塊 |
